بررسی جامع: مقاومتهای SMD در ECU و نودهای مالتیپلکس (اهمیت و نقش عملی برای تعمیرکاران)
مقاومتهای نصب سطحی یا SMD (Surface-Mount Device)، اجزای جداییناپذیر و حیاتی بردهای الکترونیکی مدرن از جمله واحد کنترل الکترونیکی (ECU) و نودهای مالتیپلکس (مانند BSI، CCN، FAM، و...) هستند. این قطعات کوچک، که اغلب نادیده گرفته میشوند، نقشهای کلیدی در عملکرد صحیح، پایداری و حفاظت مدارهای حساس خودرویی ایفا میکنند. شناخت عملکرد، نحوه نامگذاری و چگونگی عیبیابی آنها برای هر تعمیرکار ECU حیاتی است.
وظایف و نقشهای کلیدی مقاومتهای SMD در بردهای خودرویی
وظیفه اصلی مقاومت، محدود کردن جریان الکتریکی است، اما در بردهای پیچیدهای مانند ECU، این وظیفه به چندین نقش عملی تقسیم میشود که مستقیماً بر عیبیابی شما تأثیر میگذارد:
۱. محدودکننده جریان (Current Limiter): مقاومتها در مسیر درایورهای خروجی (مانند ترانزیستورهای انژکتور، کویل یا رله) و یا در ورودی قطعات حساس نظیر LEDها و ورودیهای میکروکنترلر قرار میگیرند تا از عبور جریان بیش از حد و سوختن این قطعات جلوگیری کنند. خرابی این مقاومتها (که معمولاً با سوختگی فیزیکی قابل مشاهده است) میتواند دلیل خاموشی یک درایور یا یک LED باشد.
۲. تقسیمکننده ولتاژ (Voltage Divider): این یکی از مهمترین نقشها در بخش ورودی ECU است. مقاومتها برای کاهش ولتاژ ورودی (مثلاً ۱۲ ولت باتری) به سطح ولتاژ پایینتر و مناسب برای ورودیهای ADC (مبدل آنالوگ به دیجیتال) میکروکنترلر استفاده میشوند. برای مثال، ولتاژ سنسورها یا ولتاژ خطوط تشخیص (Diagnostic lines) از این طریق تنظیم میشود. تغییر مقدار این مقاومتها، منجر به خطای خواندن سنسورها (مثلاً سنسور اکسیژن یا دمای آب) توسط ECU و عملکرد نامناسب موتور میگردد.

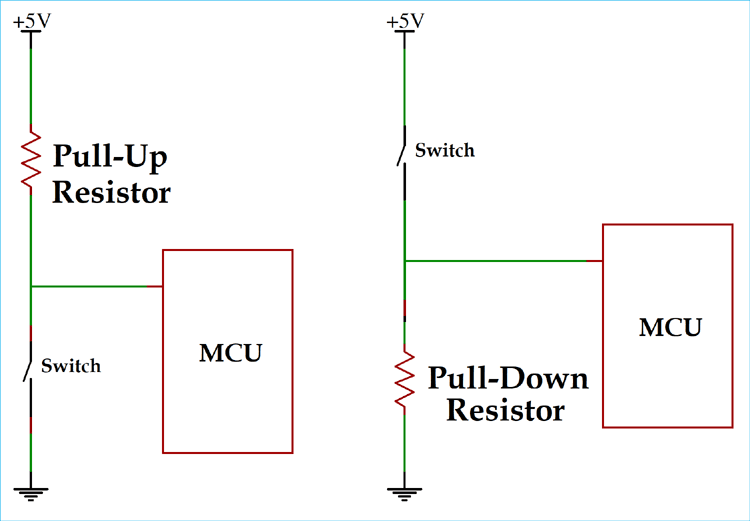

۳. مقاومتهای پولآپ (Pull-Up) و پولداون (Pull-Down): این مقاومتها تضمین میکنند که پایههای ورودی میکروکنترلر در صورت عدم اتصال یا قطع سنسور یا سوییچ، در حالت منطقی (صفر یا یک) مشخصی قرار گیرند و اصطلاحاً ولتاژ شناور (Floating Voltage) نداشته باشند. خرابی در این بخش میتواند باعث خواندن وضعیت غلط از سوییچها (مثل سوییچ کلاچ یا ترمز) یا ایجاد کدهای خطای کاذب شود.

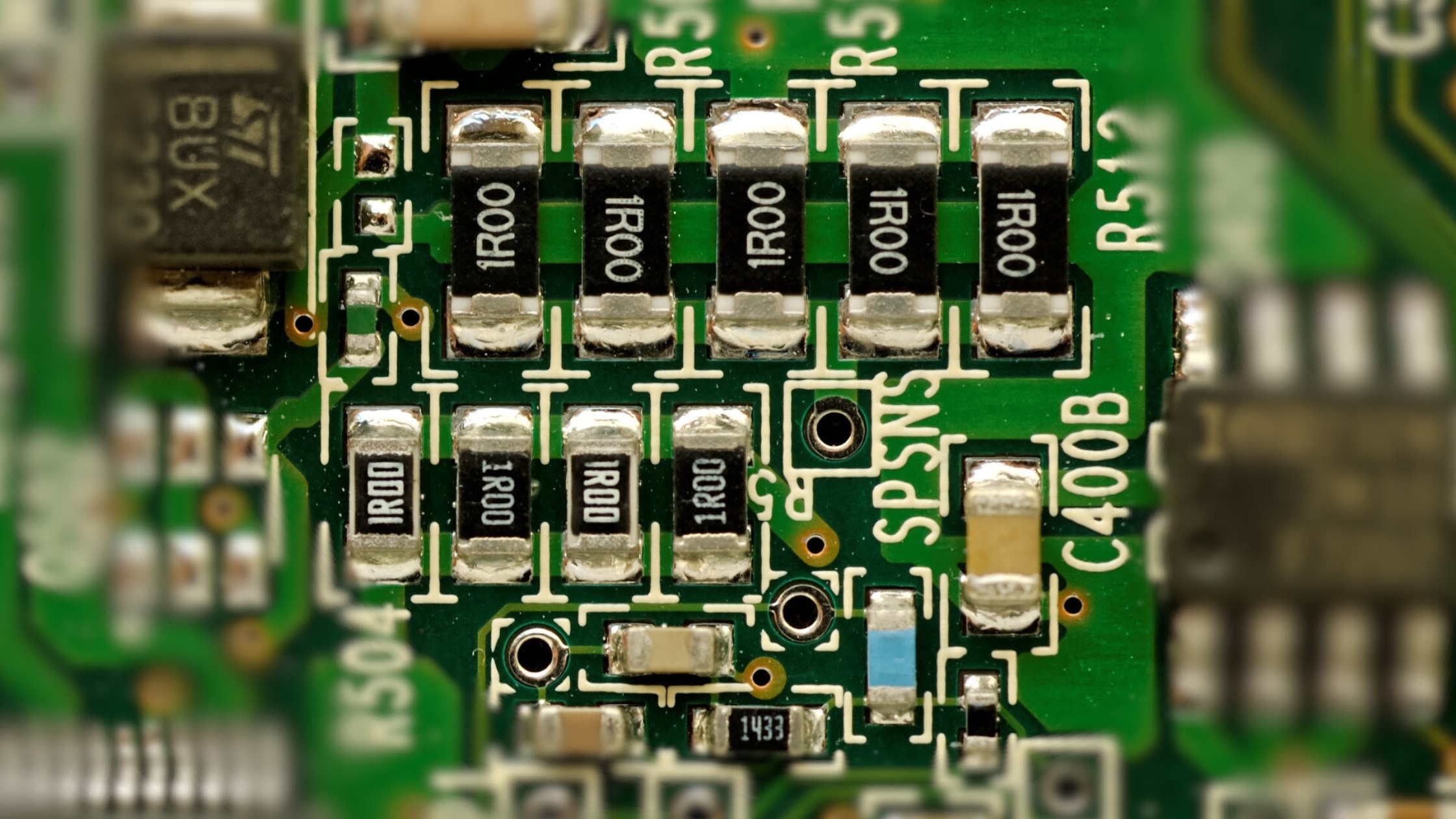

۴. مقاومتهای محافظتی و سنجش جریان: مقاومتهایی با مقدار بسیار کم (اغلب زیر ۱ اهم و با علامت R در کد) ممکن است به عنوان فیوز جریانی عمل کرده و در صورت اتصال کوتاه، مدار را باز کنند. همچنین، آنها برای سنجش جریان عبوری از قطعات پرمصرف (مانندکویلها) مورد استفاده قرار میگیرند تا میکروکنترلر بتواند وضعیت اتصال کوتاه یا قطعی را تشخیص دهد. یافتن این مقاومتهای سوخته، اغلب کلید اصلی عیبیابی درایورهای خروجی سوخته است.
۵. فیلترینگ و پایداری (RC Filter): مقاومتها در ترکیب با خازنها (فیلتر RC) برای حذف نویزهای فرکانس بالا و پایداری سیگنالهای ورودی و خروجی، به ویژه در اطراف رگولاتورهای ولتاژ و بخش تغذیه میکروکنترلر به کار میروند. خرابی آنها میتواند منجر به ریست شدن ناگهانی ECU یا اختلال در ارتباطات شبکه CAN شود.

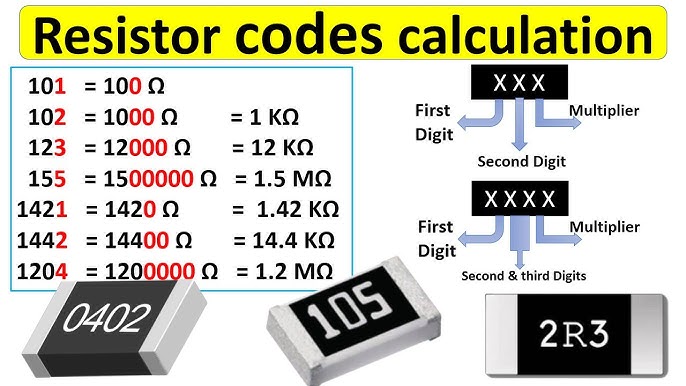

کدخوانی مقاومتهای SMD (راهنمای عملی برای تعمیرکار)
تشخیص مقدار اهمی مقاومتهای SMD برای تعمیرکاران ضروری است. رایجترین روشهای کدگذاری عبارتند از:
کدگذاری ۳ رقمی (رایجترین): دو رقم اول مقدار اصلی و رقم سوم تعداد صفرها (ضربکننده) است. مثلاً ۴۷۳ به معنای ۴۷ و سه صفر (47,000 Ω) یا ۴۷ کیلو اهم است. عدد ۱۰۰ به معنای ۱۰ و صفر صفر یا ۱۰ اهم است.
کدگذاری ۴ رقمی: سه رقم اول مقدار اصلی و رقم چهارم تعداد صفرها است. مثلاً ۱۰۲۲ به معنای ۱۰۲ و دو صفر (10,200 Ω) یا ۱۰.۲ کیلو اهم است.
کدگذاری با حرف "R": حرف R نشاندهنده نقطه اعشار است و برای مقاومتهای زیر ۱۰ اهم استفاده میشود. مثلاً ۴R۷ یعنی ۴.۷ اهم و R۱۰ یعنی ۰.۱ اهم (اغلب مقاومتهای سنجش جریان).
نکات حیاتی عیبیابی برای تعمیرکاران
بررسی فیزیکی: اگر مقاومت سیاه شده، سوخته یا ترک خورده است، نشاندهنده عبور جریان بیش از حد است. تعویض قطعه ضروری است، اما ابتدا باید دلیل جریان زیاد (معمولاً یک اتصال کوتاه در ادامه مسیر) را برطرف کنید.
اندازهگیری خارج از مدار: برای اطمینان از صحت اندازهگیری مقدار اهمی، مقاومت را حتماً خارج از مدار اندازهگیری کنید تا مقاومتهای موازی و مسیرهای جانبی در اندازهگیری تداخل ایجاد نکنند.
تلرانس و جایگزینی: اگر مقدار اندازهگیری شده (خارج از مدار) با مقدار اسمی، بیش از ۱۰% اختلاف داشته باشد، باید تعویض شود. همیشه مقاومت SMD را با قطعهای جایگزین کنید که همان مقدار اهمی، همان تلرانس و مهمتر از همه، همان اندازه (سایز کیس) را داشته باشد تا از نظر توان (واتاژ) سازگاری حفظ شود. سایزهای رایج در ECU عبارتند از ۰۸۰۵ و ۰۶۰۳.
نتیجهگیری
مقاومتهای SMD ستون فقرات مدارهای ECU و نودها هستند. درک دقیق نقشهای محدودکنندگی جریان، تقسیم ولتاژ و پایداری سیگنال به تعمیرکاران این امکان را میدهد که به جای تعویضهای آزمون و خطایی، مستقیماً به ریشه مشکل (مانند خطای سنسور ناشی از خرابی مقاومت تقسیمکننده ولتاژ) دسترسی پیدا کنند. با تسلط بر اصول کدخوانی و عیبیابی آنها، دقت و کیفیت تعمیرات شما به طور چشمگیری افزایش خواهد یافت و شما میتوانید خدمات تخصصیتری ارائه دهید.
